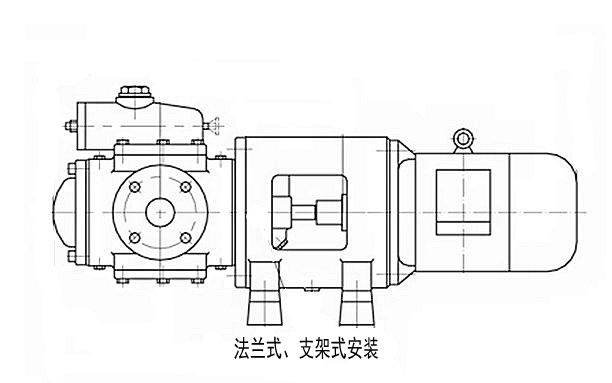

SNF法兰式、支架式三螺杆泵
SN三螺杆泵特点
1.转子液压平衡，振动小，噪音低。
2.输出稳定，无脉动。
3.高效率。
4.具有很强的自吸能力。
5.零部件采用通用性强的系列化设计，具有多种安装方式。
6.结构紧凑，体积小，重量轻，可在较高转速下工作。
●SN三螺杆泵输送介质种类：
a. 润滑性液体：如机械油，滑油，重油，渣油
b. 低润滑性液体：如轻柴油，重柴油，含蜡稀油
c. 粘性液体：如各种合成橡胶液和人造胶液，乳化液
●SN三螺杆泵应用：
·在供热设备中用做燃油，燃油供应和输送泵。
·在机械工业中用做液压，润滑和摇控马达泵。
·在化学石油化工和食品工业中用做装载，输送和供液泵。
·在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。
●SN三螺杆泵形式代号
| SN |
F |
210 |
R |
46 |
K |
2 |
Y- |
W3 |
| 系列 |
型式 |
规格 |
主杆方向 |
螺旋角度 |
结构特性及轴承 |
密封 |
泵体 |
材料组合 |
a.从驱动端看,若要求泵轴顺时针转动,则选R,逆时针转动,则选L.
| 系列 |
主要特征 |
大流量L/min |
规格范围 |
大排出压力Mpa |
| SN |
低压,单吸轴向力液压平衡 |
5300 |
40-5300 |
4.0 |
●SN三螺杆泵形式
| 符号 |
结构说明 |
| H |
卧式底脚安装泵 |
| F |
端法兰连接泵 |
| S |
立式柱脚安装泵 |
| E |
泵转子组件,杆套插装泵 |
| T |
吊装浸没泵 |
| G |
同侧进出口法兰连接泵 |
| C |
O型进出法兰连接泵 |
●SN三螺杆泵螺旋角
| 规格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
2900 |
3600 |
5300 |
| 主杆螺旋角 |
38 |
36 |
42 |
40 |
43 |
40 |
40 |
42 |
38 |
70 |
42 |
40 |
46 |
46 |
| 46 |
42 |
46 |
46 |
46 |
46 |
44 |
46 |
42 |
46 |
46 |
|
|
|
| 54 |
46 |
54 |
54 |
54 |
52 |
46 |
50 |
46 |
|
|
|
|
|
|
54 |
|
|
|
54 |
51 |
54 |
54 |
|
|
|
|
|
|
|
|
|
|
|
54 |
|
|
|
|
|
|
●用途·应用
SN系列三螺杆泵可输送各种无腐蚀性的油类和具有润滑性的液体。
在供热设备中用做燃油喷油、燃油供应和输送泵
在机械工业中用做液压、润滑和遥控马达泵
在化学石油化工和食品工业中用做装载、输送和供液泵
在船舶上用做输送、增压、燃油喷射、润滑以及船用液压装置泵
在建材行业中用做液压、润滑装置泵
在公路建设中用做沥青输送泵
主要用于润滑油、渣油、重油、轻柴油、重柴油、沥青等介质。
常用材料组合
|
材料组合代码 |
泵体 |
视套 |
适用范围 |
|
W1 |
HT200 |
稀土铜钼球铁 |
可中低压输送润滑性较差，粘度适当的液体，如燃油等。 |
|
W2 |
HT200 |
ZL109 |
可低压输送润滑性好，粘度适当的液体，如润滑油等。 |
|
W3 |
QT450-10 |
ZL109 |
用于特殊场合（如船用泵）中低压输送润滑性好，粘度适当的液体，如润滑油等。 |
|
W5 |
QT450-10 |
稀土铜钼球铁 |
用于特殊场合（如船用泵）中低压输送润滑性较差，粘度适当的液体，如燃油等。 |
|
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
可在较低压力下输送润滑性较差，或粘度较低的液体，如重油、燃油、柴油等。 |
|
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
用于特殊场合（如船用泵）或在较高压力下输送润滑性较差，粘度较低的液体，如重油、燃油、柴油等。 |
|
W29 |
20(焊接组件) |
ZCuSn5Pb5Zn5 |
用于有特殊要求的场所 | |
